4. Setting Mikrotik Auto Fail Over
Pada BAB Sebelumnya kita sudah melakukan setting Mikrotik sebagai router dengan routingan yang berbeda , yaitu:
a. Routing default route via IP Wan
b. Routing default route via GRE-Tunnel
4.1. Logic Auto Fail Over
Selanjutnya agar proses auto fail over bisa berjalan, kita harus menambahkan sebuah logic pada router. Logic yang kita tambahkan berupak :
- Jika Jarkom Main mati, maka konek ke jarkom backup
- Jika Jarkom Main Hidup, maka konek kembali ke jarkom Main
Untuk menambahkan logic tersebut kita melakukam penambahan pada menu Netwatch, menu netwatch bisa diakses melalui “ TOOLS->NETWATCH”, sebagai berikut :
Gambar 41 Akses Menu Netwatch |
Gambar 42 Menu Netwatch |
Untuk menambah settingan, tekan tombol “+”, sebagai berikut :

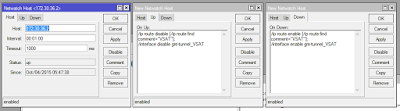

Gambar 43 Konfigurasi pada menu netwatch |
Pada gambar diatas, pada kolom host kita mengisi ip “172.30.36.2” karena jaringan main kita menggunakan jaringan satkom mpls, dan router satkom di kantor pusat ipnya “172.30.36.2”.
Penjelasn pada kolom “UP” jika ip 172.30.36.2 bisa diping oleh router, maka routingan via Tunnel/ backup akan di- disable oleh mikrotik, sedangkan jika ip host down, maka routingan via backup akan langsung di enable oleh Mikrotik.
Gambar 44 Menu
netwatch setelah setting
|
4.2. Verifikasi Setting Auto Fail Over
Setingan Auto Fail ove dapat dicek dengan cara mencabuat kabel ke arah modem Main, dan beberapa saat setelah RTO jaringan akan kembali Reply melalui jaringan backup, sebagai contoh:
Gambar 45 Hasil
ping setelah kabel ke modem main dicabut
|
~Selamat mencoba, semoga Berhasil~
======================
==================
